Как ровно паять полипропиленовые трубы и фитинги

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

инструкций по сварке ПП своими руками, схемы, нюансы и ошибки. Как выбрать паяльник для труб, какой купить

Настоящий домашний мастер всегда старается в любом ремонте обойтись без помощи профессионалов. А при необходимости вы также можете своими руками заменить трубы отопления или водопровода ПВХ в квартире.

Использование полимерных труб для разводки водоснабжения имеет то преимущество, что не требуются сварочные или нарезные работы, и поэтому работа значительно облегчается.

Перед монтажом полипропиленовых труб необходимо иметь представление о том, как работать с паяльником для труб ПВХ, запастись необходимыми инструментами и материалами.

Как паять

Как делать соединения, чтобы они были плотными?

Ниже приведено подробное описание всех трех наиболее распространенных методов пайки:

Форма колокола

1. Простой ручной инструмент используется для пайки труб малого диаметра (до 50 мм). Если вам нужно соединить трубы большого диаметра, используйте приспособление с центрирующими приспособлениями.
2. Два патрубка отопления представляют собой рукав, на который надевается труба ПВХ. Эта конструкция также имеет штифт (устройство для перемещения заготовки в отверстии втулки), в который вставляется шарнир.
3. Инструмент для пайки полипропиленовых труб необходимо положить на ровную горизонтальную поверхность и дать нагреться до необходимой температуры. Процесс нагрева занимает 10-15 минут - зависит от мощности устройства.
4. При пайке труб категорий PN 10 и PN 20 (рабочая разность давлений) стыки очистить от грязи и заусенцев.Если вам нужно припаять трубы из армированного ПВХ, снимите верхнюю часть трубы с помощью бритвы, чтобы ее можно было легко надеть на фитинг. Стрижка происходит до глубины входа трубы в фитинг.
5. Штуцер и труба надеваются на насадки паяльника и выдерживаются до прогрева соответствующее время, которое определяется мощностью паяльника и температурой в помещении. Инструкции по выдержке времени см. в документации к устройству.
6. Нагретые детали необходимо быстро снять с машины и соединить поступательным движением. Круговые движения не допускаются.
7. Соединяемые детали необходимо некоторое время оставить неподвижными, чтобы трубы не деформировались. После полного остывания секции соединение готово к работе.

Монтаж трубопровода диаметром более 50 мм осуществляется другим способом - используется стыковое соединение фрагментов. Этот способ пайки эффективен и оправдан только для труб с толщиной стенки более 4 мм.

1. Перед пайкой концы труб необходимо выровнять так, чтобы они были параллельны друг другу.
2. Использование центрирующих устройств обязательно, так как оси должны быть строго выровнены.
3. Для нагрева поверхности используется пластинчатый нагреватель, у которого поверхность нагрева идеально ровная.
4. Остальные технологические операции такие же, как и при пайке раструбов.

Паяльная пластина

Это разновидность пайки встык. При таком способе пайки к поверхности трубы следует припаять специальную седловину с раструбом под углом 90˚.При сборке трубопровода из полимерных труб используется специальный паяльник для полипропиленовых труб.

После того, как эта секция остынет, просверлите отверстие в трубе из ПВХ через седло. Затем к седлу следует припаять еще одну трубу. У вас должна получиться Т-образная трубчатая конструкция.

Ваши движения должны быть четкими и быстрыми. Если вы новичок в пайке, попробуйте сделать несколько пробных стежков.

Самостоятельно паять полипропиленовые трубы несложно, но эта работа требует аккуратности и внимательности.Главное соблюдать время нагрева элементов и выдержку при остывании деталей – от этого зависит качество сварных швов.

При какой температуре паять полипропиленовые трубы?

начинает плавиться при 140°C, а рабочая температура паяльника обычно составляет 260°C, чтобы обеспечить полную диффузию материалов.

Как правильно паять полипропиленовые трубы: 3 современных метода
Для соединения полипропиленовых труб применяют электрические и газовые паяльники.Трубы можно паять в домашних условиях и самостоятельно – для этого нужно изучить технику пайки и приобрести набор необходимых инструментов.

Пайка полипропиленовых труб

В материале о полипропиленовых трубах я вкратце рассказал, что это за трубы.

Теперь поговорим немного о пайке этих труб.

Конечно правильно говорить "сварка" или даже "диффузионная сварка труб", но мы обычно используем более простые слова:
Словарь диффузионная сварка, называем пайка пайкой
Сварщика называем паяльником или даже утюгом
Полипропилен мы позвоните в "polycom" или "PPR"

Называем цвета:
Белый - Турецкий.(Хотя Valtek тоже делает белые и качество труб на высоком уровне)
Серый - Чешский
Зеленый - Немецкий

Инструмент

— это тот самый инструмент, без которого сборка полипропиленовых труб практически невозможна. Что касается ножниц, то трубу можно отрезать ножовкой или даже болгаркой. Только теперь края придется очистить от лишнего бора.

Что касается чистящего инструмента, то при его отсутствии можно выбрать трубу с армированием из стекловолокна.

Существует множество различных фитингов и муфт для сборки системы из таких труб.

Можно собрать абсолютно любую систему:

Шаровой кран для пайки:

Средняя температура сварочного аппарата должна быть установлена ​​на 260 градусов.

Конечно, есть более точные настройки температуры для каждого диаметра, а на дорогих аппаратах нужная температура подставляется автоматически, если указать диаметр свариваемой трубы.

Выставляем температуру 260 градусов, надеваем нужную насадку и теперь нам осталось запомнить время, в течение которого трубу надо прогреть.

Нагрейте 16-й в течение 5 секунд. после чего его нужно зафиксировать на 6-7 секунд, чтобы пайка была качественной.

Так же греем 20-й 5 сек.

Подхватываем трубу с муфтой и пробуем состыковать без нагрева. По возможности не будет качественного соединения, замените комплектующие и используйте разъемы того же производителя на той же системе, если это возможно.

После того, как мы разобрались, что у вас есть в руках то, что вам нужно, и вы умеете паять, надеваем на сопло сварочного аппарата сначала штуцер (он толще), а затем трубу.

Но это книжный пример, и штуцер и трубку на паяльник отдельно надеть очень сложно. Нажмите одновременно, но теперь вы можете получить сначала трубу, затем разъем.

Так выглядит арматура с подогревом:

Теперь они должны быть подключены.

При нагреве важно полностью вставлять трубку в насадку. Для верности перед припаиванием трубы можно отметить, сколько трубы должно войти в сопло.

При нагреве детали нельзя перекручивать на паяльнике .Хоть производитель и запрещает крутить, я все же делаю, но крутки очень маленькие, я бы даже сказал движения, которые облегчают надевание трубы с муфтой. Бывает, что уголок очень плотно прилегает к патрубку, это часто бывает с большими диаметрами, например 40 мм. В этом случае паяльник можно перемещать вперед и назад на несколько градусов по отношению к заготовке.

Если вы повернете детали или паяльник более чем на 5 градусов, пластиковые детали останутся на сопле, который потом будет дымить, а паяльник может быть некачественным.Так что по возможности лучше не оборачиваться, тем более. не превращаются в и не превращаются в .

После полной посадки элементов запустите обратный отсчет через 5 секунд для трубы 20 мм. или 8 секунд для 32-й трубы.

По истечении этого времени сначала снимите трубу, а затем муфту.

Мы соединим их быстро, но без суеты. После подключения у вас есть еще несколько секунд, чтобы исправить развал. Через 2-3 сек. выравнивание должно прекратиться.В противном случае соединение будет течь.

После соединения дайте изделию остыть в течение примерно 20 секунд, убедившись, что соединение надежно закреплено.

При пайке первых соединений строго соблюдайте время запекания и фиксации. При последующих сварках необходимо учитывать сквозняки и температуру окружающей среды.
Если вы работаете на сквозняке и температура, например, ниже +10, время прогрева следует немного увеличить на 1-3 секунды. в зависимости от диаметра.В противном случае вы рискуете не успеть подключить нагретые элементы или не иметь секунды на исправление развал-схождения.

Если вы перегреете трубы, то либо вы не сможете их соединить, либо соединение потом потечет.

В случае перегрева существует опасность расплавления сквозного отверстия.

Когда пайка выполнена правильно, но сквозное отверстие не сужено.

Трубу можно разрезать не только ножницами:

А иногда ножницами невозможно сделать чистый срез, например, если нужно отрезать всего сантиметр.

В этом случае можно прибегнуть к помощи болгарки.

Так выглядит армированная стекловолокном труба в разрезе. Такую трубу не нужно чистить и подрезать, чего не скажешь об алюминиевом слое.

Теперь разрежем припаянные куски и посмотрим, являются ли эти соединения разъединителем.

Вверху серая трубка припаяна к белой втулке и на фото ниже она серая с серым.

В обоих случаях свариваемые детали видны как соединенные вместе.Даже белый и серый. Отличия только визуальные - цвет. Это непосредственный ответ на вопрос, можно ли припаять белое к серому. Они могут.

Теперь посмотрим на адаптер в секции:

В данном случае труба была без армирования. Видно, что отличия только в цвете, хотя производитель тот же. Само соединение не может быть разъединено, а правильная пайка никогда не протечет. По этой причине такие соединения можно безопасно спрятать в стенах и полу.

Это немного похоже на все ключевые моменты, связанные с пайкой полипропиленовых труб.
Все вопросы по материалу пишите в комментарии.

Ну и в заключение несколько фотографий спаянных труб:

Я использую зажимы для горизонтальной фиксации труб.

Специальный трубный хомут используется для стояков, где труба должна быть жестко закреплена.

Пайка полипропиленовых труб
Пайка полипропиленовых труб В материале о полипропиленовых трубах я вкратце рассказал, что это за трубы. Теперь поговорим немного о пайке этих труб.Конечно, его по праву называют «сварочным»

Очень распространенная задача при ремонте дома – замена старых труб, прослуживших более полувека. Прошли те времена, когда вам приходилось вызывать сантехника, который устанавливал металлические трубы, чтобы выполнить работу. В настоящее время чугунные и стальные трубы на рынке надежно заменили полипропиленовые трубы, имеющие множество преимуществ перед старыми образцами труб.

Если стальные трубы в основном соединялись сваркой, то сегодня полипропиленовые трубы соединяют с помощью муфт.Если операция не удалась, сцепление можно демонтировать и устранить неисправность.

Так в чем преимущества полипропиленовых труб? Прежде всего, высокая устойчивость к агрессивным средам. Полипропиленовые трубы выдерживают высокие температурные нагрузки и давление. Срок службы полипропилена - полвека. Монтаж труб под силу даже новичку.

Монтаж полипропиленовых труб в стену (пример)

А теперь поговорим об инструменте, который используется в работе при соединении полипропиленовых труб.

1. Трубы прямо из полипропилена.
2. Несколько разъемов.
3. Уголки под углом 90 и 45 градусов.
4. Переходники с металлических на пластиковые трубы.
5. Трубная арматура.
6. Ножницы для резки полипропиленовых труб.
7. Паяльное устройство.
8. Изоляция Мэрилон.
9. Рулетка, квадрат и карандаш.

Перед началом работ необходимо выбрать подходящие полипропиленовые трубы. Специалисты рекомендуют покупать трубы того же диаметра, что и раньше.Тогда не будет проблем при переходе с металлического участка трубы на пластиковый.

Как паять полипропиленовые трубы для отопления

В настоящее время полипропиленовые трубы соединяют диффузионной сваркой. Используются различные уголки, переходники и муфты. Если трубы используются для холодной воды, то можно с уверенностью рассчитывать на то, что трубы будут установлены лет на пятьдесят. Однако с монтажом полипропиленовых труб для системы отопления дело обстоит несколько иначе. Здесь температура и давление являются важными факторами, определяющими срок службы труб.Несмотря на то, что полипропиленовые трубы сами по себе очень долговечны, из-за высокой температуры и давления теплоносителя они могут потерять до семи лет срока службы.

Разумеется, высокое давление и температура в бытовых системах вряд ли присутствуют. Даже если эти цифры резко возрастут, полипропиленовые трубы будут к этому готовы.

На рынке представлено много цветов полипропиленовых труб. Это еще одно преимущество изделия перед стальными трубами, которые после монтажа необходимо красить.Полипропиленовые трубы уже будут иметь готовый цвет.

Следует отметить, что собранная полипропиленовая система отопления не подлежит дальнейшей разборке. С помощью полипропиленовых труб система выводится из котла, а также подается теплоноситель к радиаторам. Срок службы труб позволяет делать скрытую и открытую систему. Это значит, что при необходимости трубы можно спрятать в стену.

Для самостоятельной пайки труб необходимо иметь базовые навыки работы.Поначалу кажется, что работа достаточно простая и займет минимальное количество времени. В какой-то степени это так. Но здесь нужно быть точным и тщательным. Прежде чем приступить к работе с паяльником, необходимо внимательно прочитать инструкцию.

В этом руководстве приведены пошаговые инструкции по правильному выполнению работы. Кроме того, в инструкции можно найти информацию по работе с определенным видом полипропиленовых труб. Так что вопросов возникнуть не должно.

Прежде чем приступить к монтажу системы отопления, необходимо подготовить план работ, что подразумевает наличие схемы.На ней указываются места, где будет производиться проводка, краны и сантехнические приборы. Когда все части системы будут под рукой, можно приступать к ее сборке.

Вариант электрической схемы системы отопления

Выполнение работ

Установите диффузионный утюг на специальную подставку. Как правило, они идут в комплекте с устройством. Держите устройство и соединяемые детали горизонтально при пайке.

Паять трубы вертикально намного сложнее.Даже мастеру будет сложно выполнить работу самостоятельно без помощника. Один человек должен держать паяльник, другой – трубы, которые нужно будет состыковать при нагреве. Если диаметр трубы больше 65 миллиметров, работа дополнительно усложняется тем, что необходимо использовать раструб.

Работа со станком для сварки полипропиленовых труб

Fusiotherm (фузиотерм) — самый популярный аппарат для сварки полипропиленовых труб. Как с ним работать?

Фузиотерм (фузиотерм) Внешний вид аппарата

Еще до включения холодных частей аппарата должны быть установлены патрубки, имеющие форму штифта и разъема.Полипропилен плавится при 260 градусах. Это температура, которую необходимо установить на устройстве. Как только прогреется индикатор заработает.

Трубы диаметром до 40 мм припаиваются раструбной пайкой. Используем центрирующее устройство и насадки на камеру. Пока устройство нагревается, можно специальными ножницами подрезать трубы нужной длины. Если в трубе есть арматура, то с помощью специальных инструментов ее нужно удалить в месте пайки.В противном случае соединение будет некачественным.

Очень важно работать в перчатках, чтобы не получить термические ожоги горячим полипропиленом или сварочным аппаратом. Как только концы труб нагреются, нужно сразу же их состыковать, пока деформация не прошла. Не загружайте сварочные элементы, пока они не высохнут.

Некоторые нюансы

После соединения труб их необходимо прикрепить в определенных местах. По мере нагрева системы отопления трубы расширяются.Если нет креплений, трубы начнут провисать. Для систем отопления лучше всего использовать армированные трубы. Они состоят из двух слоев полипропилена с алюминиевым слоем между ними. Это позволяет ограничить линейное расширение труб после нагрева.

После завершения всех работ визуально проверьте соединения и переходы на наличие дефектов. Если вы их найдете, придется переделывать работу.

До сих пор не будет проблемой найти на рынке или в специализированном магазине все необходимые детали для качественного изготовления системы отопления из полипропиленовых труб своими руками.Стоит отметить, что полипропилен намного дешевле и практичнее стальных или чугунных труб.

Залогом успешной и качественной работы является правильность и аккуратность всех работ. Начинающим рекомендуется попробовать сварку на примере двух отдельных отрезков трубы. Это может не сработать с первого раза, потому что требуется некоторая «хватка».

Если вы не уверены, что сделаете эту работу самостоятельно, лучше доверить ее специалистам, имеющим опыт и нужный инструмент.Помните, что система отопления требует качества на долгие годы. Ведь на его реализацию тратится много денег. Никакая трата материала и денежных средств в результате ненадлежащего выполнения работ не допускается.

Как паять полипропиленовые трубы своими руками диффузионным паяльником или фузиотермом
Правильная пайка труб системы отопления - залог ее длительного срока службы. Как паять полипропиленовые трубы своими руками, подробно рассмотрим в статье.

Пайка полипропиленовых труб

чрезвычайно проста в исполнении и прощает многие ошибки без ущерба для надежности трубопровода. Наши рекомендации помогут выполнить работу своими руками.

В последние десятилетия для производства трубопроводов получили распространение металлополимерные трубы. Они не ржавеют и не образуют внутренних отложений, имеют низкое сопротивление потоку жидкости и просты в установке.

Полипропиленовые трубы

быстро завоевали популярность после своего появления.По своим свойствам они сравнимы с другими металлополимерными трубами, но имеют перед ними огромное преимущество: полипропиленовые фитинги любых производителей полностью совместимы друг с другом.

Какие трубки выбрать

Обычная полипропиленовая труба имеет существенный недостаток, ограничивающий область ее применения: при нагревании она значительно удлиняется. Для компенсации этого теплового расширения в трубопроводах устанавливаются специальные компенсаторы в виде петель.

Армированный полипропилен имеет многослойную стенку: наружный и внутренний слои полипропиленовые, между ними прослойка из алюминия или стекловолокна.У таких изделий тепловое удлинение примерно в 10 раз ниже. Их можно замуровывать в стены, поэтому стоит выбирать именно их для канализации, хотя они и дороже.

Маркировка полипропилена указывает максимальное давление ХОЛОДНОЙ воды, для которого они предназначены. Для бытовой сантехники материалы следует приобретать с маркировкой PN20 и PN25, что означает давление 20 и 25 атмосфер соответственно. Диаметр пластиковых труб обычно выбирается равным 20 мм (внешний диаметр), что соответствует ½ дюйма стальной трубы (внутренний диаметр).Не стыдно, что проходное сечение пластиковых труб иногда несколько меньше, чем у стальных трубопроводов: чрезвычайно гладкая внутренняя поверхность с трудом выдерживает поток воды, а эксплуатационные характеристики трубы не ухудшаются.

Инструменты для пайки

Основной инструмент для пайки полипропиленовых труб своими руками - сварочный аппарат с насадками необходимого диаметра. Для разовых работ можно купить самый дешевый паяльник. Только удобство работы зависит от цены и конструкции паяльника, но никак не от качества получаемых с его помощью соединений.

Вам обязательно понадобятся специальные ножницы, так как резать придется много.

Разумеется, вам понадобится стандартный сантехнический инструмент: гаечные и газовые ключи, бельё, герметик. Детали из полипропилена соединяются с традиционными стальными деталями с помощью комбинированных резьбовых фитингов.

Как паять полипропилен

Принцип изготовления сварных соединений полипропилена прост: две детали прогреваются паяльником до расплавления материала, затем вставляются друг в друга, после остывания получается прочная монолитная деталь.

Путем соединения отрезков труб разной длины и соединительных элементов разной конфигурации можно собрать трубопровод любой сложности и разветвления.

Недопустимые ошибки при пайке труб

Надежность получаемого соединения при самостоятельной пайке полипропиленовых труб зависит от температуры, до которой нагреваются детали. Материал необходимо размягчить, чтобы свариваемые элементы соединились с определенным усилием и зашли друг в друга на необходимую глубину.

• Если детали недостаточно нагреты, пластик начнет затвердевать еще до того, как вы сможете их полностью склеить. Это соединение может протекать не сразу, но может разорваться до завершения установки.
• Перегретый пластик слишком мягкий и после соединения горячие поверхности деталей не будут прижиматься друг к другу с достаточной силой: появятся «непропаянные» места и стык почти наверняка сразу потечет. Может возникнуть другая проблема.Если перегреть детали, а затем с чрезмерным усердием двигать их, расплавленная масса пластика выдавится в трубу и полностью перекроет ее просвет.

Иногда рекомендуется нагревать свариваемые детали в течение нескольких секунд. Это не всегда эффективно, ведь время нагрева зависит от очень многих факторов: температуры паяльника и температуры окружающей среды, массивности деталей и диаметра трубы, огнеупорности данной партии полипропилена. Если вы новичок в сварке, рекомендуется потратить время и попрактиковаться.

Имеется несколько десятков мест для пайки пластиковых труб при монтаже сантехники средней сложности. И это неудивительно: каждый изгиб трубопровода требует двойной пайки, ответвление состоит из трех сварных стыков.

В этом основная трудность всей работы. В большинстве случаев приходится сваривать «на месте». Необходимо учитывать конфигурацию трубопровода и порядок соединения его частей с учетом того, что соединения выполняются очень громоздким паяльником, который к тому же нагревается до температуры 300 градусов.

Безопасность

Если вы подробно читали вопрос как правильно паять полипропиленовые трубы своими руками, вам необходимо ознакомиться с мерами предосторожности, вот основные правила:

• Будьте осторожны при работе с горячим паяльником, чтобы не обжечься.
• Горячий полипропилен интенсивно испаряется. Соответствующая вентиляция необходима, чтобы иметь возможность вдыхать меньше паров.
• Помните о пожарной безопасности: не оставляйте работающий паяльник без присмотра и всегда ставьте его на специальную подставку.
• Готовый трубопровод заполняют водой под давлением и проверяют герметичность соединений.

Ознакомьтесь с нашими советами и рекомендациями по пайке пластиковых труб. Они помогут вам самостоятельно установить сантехнику в квартиру или загородный дом и сэкономить на услугах профессиональных сантехников. В следующей статье мы подробно рассмотрим процесс пайки водопроводных труб из полипропиленовых труб.

Как паять полипропиленовые трубы своими руками
Как паять полипропиленовые трубы своими руками - пошаговая инструкция, инструменты, фото, ошибки пайки.

Настоящий домашний мастер всегда старается в любом ремонте обойтись без помощи профессионалов. А при необходимости вы также можете своими руками заменить трубы отопления или водопровода ПВХ в квартире.

Использование полимерных труб для разводки водоснабжения имеет то преимущество, что не требуются сварочные или нарезные работы, и поэтому работа значительно облегчается.

Перед монтажом полипропиленовых труб необходимо иметь представление о том, как работать с паяльником для труб ПВХ, запастись необходимыми инструментами и материалами.

Как делать соединения, чтобы они были плотными?

Ниже приведено подробное описание всех трех наиболее распространенных методов пайки:

Форма колокола

1. Простой ручной инструмент используется для пайки труб малого диаметра (до 50 мм). Если вам нужно соединить трубы большого диаметра, используйте приспособление с центрирующими приспособлениями.
2. Два патрубка отопления представляют собой рукав, на который надевается труба ПВХ. Эта конструкция также имеет штифт (устройство для перемещения заготовки в отверстии втулки), в который вставляется шарнир.
3. Инструмент для пайки полипропиленовых труб необходимо положить на ровную горизонтальную поверхность и дать нагреться до необходимой температуры. Процесс нагрева занимает 10-15 минут - зависит от мощности устройства.
4. При пайке труб категорий PN 10 и PN 20 (рабочая разность давлений) стыки очистить от грязи и заусенцев. Если вам нужно припаять трубы из армированного ПВХ, снимите верхнюю часть трубы с помощью бритвы, чтобы ее можно было легко надеть на фитинг.Стрижка происходит до глубины входа трубы в фитинг.
5. Штуцер и труба надеваются на насадки паяльника и выдерживаются до прогрева соответствующее время, которое определяется мощностью паяльника и температурой в помещении. Инструкции по выдержке времени см. в документации к устройству.
6. Нагретые детали необходимо быстро снять с машины и соединить поступательным движением. Круговые движения не допускаются.
7. Соединяемые детали необходимо некоторое время оставить неподвижными, чтобы трубы не деформировались.После полного остывания секции соединение готово к работе.

Крупон

Монтаж трубопровода диаметром более 50 мм осуществляется другим способом - используется стыковое соединение фрагментов. Этот способ пайки эффективен и оправдан только для труб с толщиной стенки более 4 мм.

1. Перед пайкой концы труб необходимо выровнять так, чтобы они были параллельны друг другу.
2. Использование центрирующих устройств обязательно, так как оси должны быть строго выровнены.
3. Для нагрева поверхности используется пластинчатый нагреватель, у которого поверхность нагрева идеально ровная.
4. Остальные технологические операции такие же, как и при пайке раструбов.

Паяльная пластина

Это разновидность пайки встык. При таком способе пайки к поверхности трубы следует припаять специальную седловину с раструбом под углом 90˚. При сборке трубопровода из полимерных труб используется специальный паяльник для полипропиленовых труб.

После того, как эта секция остынет, просверлите отверстие в трубе из ПВХ через седло. Затем к седлу следует припаять еще одну трубу. У вас должна получиться Т-образная трубчатая конструкция.

Ваши движения должны быть четкими и быстрыми. Если вы новичок в пайке, попробуйте сделать несколько пробных стежков.

Самостоятельно паять полипропиленовые трубы несложно, но эта работа требует аккуратности и внимательности. Главное соблюдать время нагрева элементов и выдержку при остывании деталей – от этого зависит качество сварных швов.

При какой температуре паять полипропиленовые трубы?

начинает плавиться при 140°C, а рабочая температура паяльника обычно составляет 260°C, чтобы обеспечить полную диффузию материалов.

Трубы PN10

Как паять трубы большого диаметра

Трубы диаметром более 50 мм должны соединяться только встык. Метод пайки встык был описан выше. Сначала вставьте в горячую насадку раструб штуцера, а уж потом – патрубок.Затем вам нужно оставаться на связи в течение определенного времени.

Проверить качество соединения - если отверстие трубы забито полипропиленовой заглушкой, то при следующем соединении трубу следует вводить в соединитель на 2-3 мм ближе, т.е. не так глубоко.

Эмпирическое правило при пайке труб большего диаметра заключается в том, чтобы подождать, пока они нагреются. В остальном все операции выполняются одинаково.

Не допускайте перегрева фитинга и трубы.

Для закрепления теории посмотрите видео как правильно паять полипропиленовые трубы

Как выбрать паяльник для труб, какой купить?

Большое значение для качества сварки имеет производитель паяльника.

Какую страну производителя лучше выбрать?

сейчас на первом месте. Этот блок будет стоить намного дороже остальных, но качество пайки оправдывает свою стоимость.

Покупатели уступают турецким производителям второе место.

имеют очень привлекательную цену, поэтому станут хорошим выбором для разового использования, например, для обвязки в вашей квартире. Качество китайской техники не самое лучшее, долговечность тоже оставляет желать лучшего, но ее хватает на обустройство нескольких квартир.

Уделяя особое внимание качеству шва, можно гарантировать надежную пайку. До сих пор вы можете выбирать из следующих производителей:

форсунки

Наиболее эффективно использовать паяльник для полипропиленовых труб только с установленными на него одновременно несколькими насадками.На самом деле менять насадки во время работы паяльника сложно и опасно.

Выпускаемые в настоящее время насадки для пайки полипропиленовых труб предназначены для соединения изделий одинакового и разного диаметра.

Форсунка изготавливается с различными покрытиями поверхности для повышения долговечности и надежности в эксплуатации.

Может быть металлизированным или обычным тефлоном. Чтобы насадки прослужили дольше, перед работой удалите остатки пластика от предыдущих припоев.

Фитинги для полипропиленовых труб относительно дешевы, а стоимость одного переходника или соединения не зависит ни от сложности детали, ни от ее размера. Например, клатч любого диаметра стоит около 10 рублей.

чрезвычайно проста в исполнении и прощает многие ошибки без ущерба для надежности трубопровода. Наши рекомендации помогут выполнить работу своими руками.

В последние десятилетия для производства трубопроводов получили распространение металлополимерные трубы.Они не ржавеют и не образуют внутренних отложений, имеют низкое сопротивление потоку жидкости и просты в установке.

быстро завоевали популярность после своего появления. По своим свойствам они сравнимы с другими металлополимерными трубами, но имеют перед ними огромное преимущество: полипропиленовые фитинги любых производителей полностью совместимы друг с другом.

Какие трубы выбрать

Обычная полипропиленовая труба имеет существенный недостаток, ограничивающий область ее применения: при нагревании она значительно удлиняется.Для компенсации этого теплового расширения в трубопроводах устанавливаются специальные компенсаторы в виде петель.

Армированный полипропилен имеет многослойную стенку: наружный и внутренний слои полипропиленовые, между ними прослойка из алюминия или стекловолокна. У таких изделий тепловое удлинение примерно в 10 раз ниже. Их можно замуровывать в стены, поэтому стоит выбирать именно их для канализации, хотя они и дороже.

Маркировка полипропилена указывает максимальное давление ХОЛОДНОЙ воды, для которого они предназначены.Для бытовой сантехники материалы следует приобретать с маркировкой PN20 и PN25, что означает давление 20 и 25 атмосфер соответственно. Диаметр пластиковых труб обычно выбирается равным 20 мм (внешний диаметр), что соответствует ½ дюйма стальной трубы (внутренний диаметр). Не стыдно, что проходное сечение пластиковых труб иногда несколько меньше, чем у стальных трубопроводов: чрезвычайно гладкая внутренняя поверхность с трудом выдерживает поток воды, а эксплуатационные характеристики трубы не ухудшаются.

Инструменты для пайки

Основной инструмент для пайки полипропиленовых труб своими руками - сварочный аппарат с насадками необходимого диаметра. Для разовых работ можно купить самый дешевый паяльник. Только удобство работы зависит от цены и конструкции паяльника, но никак не от качества получаемых с его помощью соединений.

Вам обязательно понадобятся специальные ножницы, так как резать придется много.

Разумеется, вам понадобится стандартный сантехнический инструмент: гаечные и газовые ключи, бельё, герметик.Детали из полипропилена соединяются с традиционными стальными деталями с помощью комбинированных резьбовых фитингов.

Как паять полипропилен

Принцип выполнения сварных соединений полипропилена прост: две детали прогреваются паяльником до расплавления материала, а затем вставляются друг в друга; после остывания получаем прочную монолитную деталь.

Путем соединения отрезков труб разной длины и соединительных элементов разной конфигурации можно собрать трубопровод любой сложности и разветвления.

Недопустимые ошибки при пайке труб

Надежность получаемого соединения при самостоятельной пайке полипропиленовых труб зависит от температуры, до которой нагреваются детали. Материал необходимо размягчить, чтобы свариваемые элементы соединились с определенным усилием и зашли друг в друга на необходимую глубину.

• Если детали недостаточно нагреты, пластик начнет затвердевать еще до того, как вы сможете их полностью склеить. Это соединение может протекать не сразу, но может разорваться до завершения установки.
• Перегретый пластик слишком мягкий и после соединения горячие поверхности деталей не будут прижиматься друг к другу с достаточной силой: появятся «непропаянные» места и стык почти наверняка сразу потечет. Может возникнуть другая проблема. Если перегреть детали, а затем с чрезмерным усердием двигать их, расплавленная масса пластика выдавится в трубу и полностью перекроет ее просвет.

Иногда рекомендуется нагревать свариваемые детали в течение нескольких секунд.Это не всегда эффективно, ведь время нагрева зависит от очень многих факторов: температуры паяльника и температуры окружающей среды, массивности деталей и диаметра трубы, огнеупорности данной партии полипропилена. Если вы новичок в сварке, рекомендуется потратить время и попрактиковаться.

Имеется несколько десятков мест для пайки пластиковых труб при монтаже сантехники средней сложности. И это неудивительно: каждый изгиб трубопровода требует двойной пайки, ответвление состоит из трех сварных стыков.

В этом основная трудность всей работы. В большинстве случаев приходится сваривать «на месте». Необходимо учитывать конфигурацию трубопровода и порядок соединения его частей с учетом того, что соединения выполняются очень громоздким паяльником, который к тому же нагревается до температуры 300 градусов.

Безопасность

Если вы подробно читали вопрос как правильно паять полипропиленовые трубы своими руками, вам необходимо ознакомиться с мерами предосторожности, вот основные правила:

• Будьте осторожны при работе с горячим паяльником, чтобы не обжечься.
• Горячий полипропилен интенсивно испаряется. Соответствующая вентиляция необходима, чтобы иметь возможность вдыхать меньше паров.
• Помните о пожарной безопасности: не оставляйте работающий паяльник без присмотра и всегда ставьте его на специальную подставку.
• Готовый трубопровод заполняют водой под давлением и проверяют герметичность соединений.

Видео

Чтобы наглядно показать как правильно паять полипропиленовые трубы - ниже видео для ознакомления с этим процессом.

Выгодно установить автономную пластиковую систему отопления. Так поступают большинство частных застройщиков. Современные трубы и фитинги из полипропилена отлично выдерживают нагрузки, их можно недорого приобрести и установить самостоятельно.

Однако, чтобы работа была качественной, а коммуникации функционировали исправно, необходимо правильно подобрать материал, а также уметь паять трубы отопления и соблюдать технику безопасности.

Для монтажа систем отопления подходят традиционные металлические и полимерные трубы с некоторыми оговорками по условиям их эксплуатации.

Типы труб для систем отопления:

• сталь. Стальная труба без специального защитного покрытия в системах отопления применяется повсеместно в многоквартирных домах. Сталь хорошо выдерживает термические нагрузки, повышенное давление в магистрали. Недостатком является то, что они подвержены коррозии. В условиях агрессивных присадок, применяемых в промышленных теплосетях, срок их службы значительно сокращается. Для индивидуальных застройщиков стальные материалы создают трудности при самостоятельной сборке.
• Коммуникации из оцинкованной стали. Оцинкованные материалы более долговечны, чем необработанная сталь. Но их стоимость выше.
• Медь. Эти материалы можно назвать аристократами в строительстве систем отопления. Медные трубы и фитинги долговечны, но дороги. Их установка требует специальных навыков.
• Нержавеющая сталь. Трубы из нержавеющей стали являются дорогим материалом. Они долговечны, надежны в эксплуатации, требуют специальных навыков монтажа трубопроводов.
• Металлопластик.Это легкие материалы, которые легко монтируются. Их редко используют в системах отопления, так как они имеют небольшой срок службы при таких условиях эксплуатации.
• полимерные материалы. Для отопления используются полипропиленовые трубы. Это недорогие сообщения, которые при необходимости может установить непрофессионал. Трубы не подвержены коррозии. Благодаря качественной сборке коммуникации из полипропилена служат десятилетиями. Недостатком их является ограничение допустимой температуры и давления теплоносителя в системе.Однако полипропиленовые трубы идеально подходят для домашних, автономных систем отопления.

С изобретением в 1957 году метода полимеризации винила началось время использования полипропиленовых труб. Благодаря отличным техническим характеристикам и невысокой стоимости они заменили классические металлические трубопроводы из многих жилых и промышленных зданий. Из них монтируются системы холодного и горячего водоснабжения, отопления, отопления. Единственная сложность заключается только в пайке полипропиленовых труб, необходимых для их соединения.

Свойство полипропилена

Полипропилен представляет собой бесцветный материал, получаемый полимеризацией мономера пропилена с добавлением катализаторов. Характеризуется химической стойкостью к различным неорганическим растворам соляного, кислотного или щелочного типа. Материал не впитывает жидкости и обладает диэлектрическими свойствами.

Температура плавления около 170 градусов Цельсия, твердость около 55 МПа. Он выдерживает воздействие холода до -15 градусов Цельсия без изменения своих свойств, но при температурах ниже этой температуры становится хрупким.

Благодаря своим свойствам полипропилен нашел широкое применение в качестве материала для производства водопроводных труб. Полимер, используемый для их производства, не наносит вреда окружающей среде и не требует специальной утилизации. Его превосходная адгезия к металлу позволяет изготавливать различные типы муфт, запрессовывая их с помощью резьбовых вставок из никелированной латуни.

При нагревании выше 160 градусов полимерный материал размягчается и становится пластиком .А при остывании возвращает свою твердость. Это свойство используется при соединении разных частей трубопровода из пластика. Для неразъемного соединения используется паяльник (утюг). При этом никаких специальных знаний для использования паяльника для полипропиленовых труб не требуется.

Полипропилен

Типы труб

По полипропиленовым (PPR) трубам можно транспортировать как холодную, так и горячую воду. В зависимости от требований к водоснабжению применяют стационарные или усиленные конструкции.Армирование уменьшает тепловое расширение.

Это можно сделать следующим образом :

• алюминиевое покрытие на внешней стороне трубы;
• добавление алюминиевой сетки в центре конструкции;
• армированный стекловолокном;
• Комбинация композитного материала с волокном.

В зависимости от типа армирования немного меняется и инструкция по пайке полипропиленовых труб.

В большей степени это относится к устройствам, в которых используется алюминий. Пластиковые трубы маркируются латинскими буквами PN и цифрой после них. Эти цифры указывают на максимальное давление, которое может выдержать возводимая конструкция. Таким образом, PN 20 означает, что давление в центре трубопровода может достигать 2 МПа.

Технические характеристики используемых видов ППР и особенности их соединения для наглядности удобно свести в таблицу:

Итак, ассортимент полипропиленовых жил широк.А их устойчивость к коррозии и внешним воздействиям, механическая твердость, долговечность, простота монтажа и невысокая цена делают их популярными. Во многом этому способствует простота соединения частей конструкции, обеспечивающая надежное неразъемное соединение. Для сравнения, самостоятельный монтаж всей системы занимает в пять-шесть раз меньше времени, чем с металлом.

Трубы полипропиленовые Виды труб и их отличия

Функции паяльника

Для пайки полипропиленовых труб не нужно приглашать профессионала, все операции можно выполнить самостоятельно.Однако стоит отметить, что сотрудничество гораздо удобнее. Инструмент, используемый для соединения, называется паяльником или утюгом. Он классифицируется по двум критериям: дизайн, производительность и мощность.

Несмотря на различия в конструкции и множество марок, принцип работы устройств одинаков. Как и обычный утюг, состоит из двух основных компонентов, : нагревателя и термостата. Кроме того, насадки являются обязательным атрибутом паяльных работ. Они считаются расходным материалом и продаются как в комплекте с паяльником, так и отдельно в розницу.Форсунки изготовлены из теплопроводного материала, покрытого сверху слоем тефлона. Насадка состоит из двух частей: одна с выемкой, другая с рукояткой. Применяются для обогрева внутренних и внешних поверхностей труб и фитингов.

Термопара расположена в центре корпуса, к которому прикручены патрубки. Для равномерного нагрева и удобства эксплуатации их расположение относительно друг друга соосное. При подключении прибора к сети 220 В термопара нагревается, отдавая тепло корпусу паяльника.А это, в свою очередь, нагревает форсунки. Требуемая температура нагрева устанавливается и поддерживается с помощью термостата.

Как только датчик температуры определяет требуемую температуру, срабатывает тепловое реле и прекращается подача напряжения на нагреватель. При снижении температуры на два-три градуса нагреватель снова подключают к сети.

Техника соединения

Чтобы правильно соединить полипропиленовую трубу, недостаточно приобрести паяльник.Как и в любом деле, нужен опыт, поэтому профессионалы рекомендуют новичкам сначала потренироваться на образцах, а потом переходить к сварке основной конструкции.

Прежде чем приступить к работе , нужно подготовиться к . Это относится как к соединяемым деталям, так и к паяльному устройству. Принцип сварки состоит в том, чтобы расплавить две детали, а затем физически соединить их друг с другом, пока они не кристаллизуются. Чтобы сварочный шов был надежным, одна из свариваемых деталей вставляется в другую на глубину от 13 до 32 миллиметров в зависимости от диаметра детали.Сварка двух труб осуществляется через фитинг. Они бывают различных типов и размеров. Каждый фитинг рассчитан на определенный диаметр трубы, поэтому будьте осторожны при пайке.

При использовании трубы, армированной алюминиевой фольгой, наконечник, вставленный в насадку, следует вынуть из ее слоя. Очистка производится механическим способом с помощью специального инструмента. Но так как это приспособление достаточно дорогое, часто используют ножовку по металлу. Трубу распилили по кругу на глубину армирующего слоя и потом отрезали ножом.Такой подход требует умения и опыта.

Перед сваркой детали необходимо нарезать на необходимую длину, очистить от грязи и обезжирить. Для этой цели допускается использование изопропилового, изобутилового или этилового спирта. Использование ацетона, уайт-спирита, бензина или водки не допускается из-за разрыхления полипропилена после воздействия.

Втулки перед работой также следует протирать тряпкой. Обратите внимание на целостность тефлонового слоя, насадки с поврежденным покрытием использовать нельзя.Поэтому чистка металлическими предметами или абразивными материалами запрещена. При сильном ожоге используются деревянные скребки. Для удобства очистки сопла рекомендуется предварительно прогреть паяльником.

На завершающем этапе подготовки по всему диаметру трубы наносится линия, обозначающая глубину зоны сплавления. Этот размер должен соответствовать глубине фитинга. Тогда можно будет перейти непосредственно к сварке.

Как паять полипропиленовые трубы

Процесс сварки

После выполнения всех подготовительных операций можно приступать к пайке.Для этого нужно прикрутить насадки необходимого диаметра к паяльнику с помощью отвертки. С какой стороны ставить наружную или внутреннюю часть, значения не имеет, главное выдержать их допуски.

Утюг для пайки полипропиленовых труб устанавливается на ровную поверхность, включается и прогревается в течение 10-15 минут. Для правильной пайки соединения можно воспользоваться следующей инструкцией по пайке полипропиленовых труб:

1. 1.Рассматривается таблица с данными, из которой берется необходимая продолжительность различных технологических процессов:

2. 2. Требуемая температура устанавливается с помощью термостата. Это значение составляет не менее 260 0 С и зависит в большей степени от диаметра детали.
3. 3. Свариваемые детали укладывают одновременно на горячие сопла. Труба вставляется в паз внутренней части до отмеченной на ней линии, а на оправку надевается фитинг.
4. 4. Через некоторое время согласно таблице выше детали вынимаются из насадок и плавно вдвигаются друг в друга на заданную глубину.После того, как элементы соединены, их нельзя вращать или сгибать. Они должны оставаться неподвижными, пока не затвердеют. Во время соединения излишки расплавленного вещества выдавливаются, образуя кольцо вокруг шва.
5. 5. Как только шов затвердеет, полученную деталь можно высвободить и использовать по истечении времени охлаждения.

Распространенные ошибки монтажа можно разделить на несколько типов :

1. 1. Неаккуратная очистка поверхностей припаиваемых деталей.
2. 2. Попадание воды в соединение.
3. 3. При резке трубы на необходимую длину угол резки превышает 90 градусов.
4. 4. Недостаточная длина трубы, входящей в фитинг.
5. 5. Перегрев или недостаточный нагрев свариваемых деталей.
6. 6. Неполное удаление армирующего слоя.
7. 7. Несовместимость с правильным соединением деталей и действиями, связанными с последующей попыткой их исправления.

Советы по монтажу

Профессионалы добиваются высокого качества паяных швов безукоризненным соблюдением правил сварки.Для этого они используют маленькие хитрости. Прежде всего, при купировании важно соблюдать толерантность. Это не сложно. Секрет прямой оси заключается в том, чтобы провести параллельную линию как на трубе, так и на поверхности фитинга тонким маркером или карандашом. После расплавления вам просто нужно аккуратно соединить эти линии.

Для крепления паяльника в его конструкции используется нагружаемая ножка . Однако из-за некачественных форсунок или их недостаточного нагрева вытягивание из них расплавленных частей трубопровода может привести к опрокидыванию устройства.Поэтому сварку рекомендуется производить с помощником, задачей которого будет удержание паяльника в неподвижном состоянии.

для прямых резов, используются специальные ножницы . С их помощью пластиковая труба режется точно и без усилий. Если срез получился неровным, его можно выровнять напильником. При этом трубу после выравнивания следует продуть и при необходимости снять фаску.

При выборе форсунок предпочтение следует отдавать форсункам из металлизированного тефлона.Они равномерно нагреваются и легко моются. Для бытовых нужд подойдет устройство мощностью 1,2 кВт. Его достаточно для сварки труб диаметром до 50 мм.

Поэтому никаких специальных знаний для пайки труб не нужно, главное следить за процессом пайки и следовать рекомендациям. В то же время, так как температура паяльника достигает высоких значений, стоит принять меры предосторожности для предотвращения возможности ожогов.

Монтажные системы - материалы и методы соединения

Новые технологии соединения и новые материалы изменили работу монтажников. Установки выполняются быстро, эстетично и с гарантией герметичности. На рынке доминируют полные системы труб и фитингов от заинтересованных производителей. Преобладают многослойные и пластиковые системы, но медь по-прежнему удерживает свои позиции.

Монтажные системы с неразъемными соединениями заменяют резьбовые, паяные и сварные соединения, разумеется, везде, где это возможно.Сегодня важны быстрая установка и высокая надежность соединений. И это сказывается на стоимости сборочных работ — хорошие бригады могут выполнять сборочные работы в новых технологиях в несколько раз быстрее, чем в других традиционных техниках. Кроме того, инвесторы не соглашаются использовать установки, подверженные риску коррозии или вскрытия. Инсталляционные системы отличаются тепловым расширением, гибкостью, устойчивостью к низким и высоким температурам и давлению, трещинам от напряжения. Эти свойства приводят не только к различным применениям, но и к различным методам соединения и принципам прокладки труб.Информацию о том, как рассчитать компенсацию, где использовать и какие поддержки предоставляют производители в своих материалах.

Благодаря гибкости гибких пластиковых и многослойных и даже медных труб малого диаметра технология разводки труб не требует многих трудоемких действий, как в случае традиционных жестких толстостенных стальных труб. Еще одним преимуществом шлангов является их малый вес, что немаловажно при транспортировке и переноске. Тот факт, что им можно придать практически любую форму, означает, что нет необходимости использовать множество разъемов.Выбор данной системы инсталляции зависит от способа подключения и, следовательно, от цены ее компонентов. Однако, особенно при больших вложениях, важнее время и гарантия герметичности.

Материалы

PE-X - сшитый полиэтилен является одним из часто используемых материалов для производства кабелей . PE-X (с поперечными связями в полимерной цепи) изготавливается из полиэтилена высокой плотности (PE-HD — полиэтилен высокой плотности). В настоящее время предлагается с антидиффузионными слоями, которые, как и алюминий в воздуховодах PEX/AL/PEX, упрочняют конструкцию в целом и выдерживают давление свыше 70 бар, могут работать при температурах не выше 90–95°С и сохранять гибкость до -10°С.Они также имеют более низкий коэффициент теплопередачи, чем металлы, и поэтому теряют меньше энергии, прежде чем она достигнет радиатора. Трубы PE-X можно соединять стальными и медными проводниками, а пластиковые муфты не вступают в электрохимическую реакцию с металлами.

PE-RT — это также полиэтилен, используемый в производстве труб — он дешевле и эластичнее сшитого полиэтилена. Высокая гибкость позволяет легко формировать петли и поэтому используется в конструкциях поверхностного отопления – напольного и настенного.Антидиффузионные покрытия изготавливаются из специальных слоев материалов ПП и ПП-Р – полипропилен обладает большей прочностью и жесткостью, чем полиэтилен, и устойчив ко многим химическим соединениям. Однако при температурах, близких к 0°С, он становится хрупким и подвержен ударным повреждениям. Он также чувствителен к УФ-излучению. По этим причинам его в основном используют для укладки подступенков, веток и подходов. Выдерживает максимальную температуру среды 90°C. В установках центрального отопления так называемой стабилизированные трубы, т.е. со вставкой из алюминия или стекловолокна.Трубы из полипропилена соединяются сваркой или с помощью резьбовых и фланцевых соединителей.

ПБ - полибутилен устойчив к ударам и не деформируется под воздействием длительных нагрузок, также устойчив к замерзанию воды в установке - в месте ледяной пробки расширяется, а после его оттаивания труба возвращается к своей первоначальной форме. Выдерживает средние температуры до 90–95°С и эластична даже до –15°С. Кабели из ПБ можно сгибать и прокладывать почти как электрические кабели, уменьшая количество соединений.Но для этого требуется большое количество фиксаций ради памяти формы. Диффузия кислорода предотвращается покрытием из сополимеров винилового спирта (EVOH). Этот раствор используется в трубах для теплого пола. Материал также используется в системах охлаждения воды, водоснабжения и центрального отопления. и в садоводстве.

Многослойные системы - их объединяет то, что внутренний и наружный слой воздуховода чаще всего изготавливаются из пластика, а средний из металла или непроницаемого для кислорода материала (антидиффузионного и/или стабилизирующего).Для обозначения многослойных систем используются аббревиатуры наименований материалов, используемых при их производстве, с указанием последовательности слоев материала, например PEX/AL/PEX, PP-R/AL/PP-R, PP-R/AL/ PP, PEX/AL/PE-HD, PE-RT/AL/PE-HD, PE-RT/AL/PE-RT, PE-RT с EVOH и т.д. Производители иногда указывают тип сшивки - PE-Xa , PE-Xb или PE-Xc. В описаниях также упоминаются слои клея, которые скрепляют фактические материалы.

Использование различных материалов для производства кабелей придает им совершенно новые свойства.Например, трубы PEX/AL/PEX имеют особенности пластика: они сохраняют форму, легко гнутся и не требуют такого количества крепежных элементов, как обычные PE или PE-X. С другой стороны, кабель из ПБ со слоем из сополимеров винилового спирта (EVOH) в качестве антидиффузионного слоя и слоем из ПП, армированного стекловолокном, в качестве стабилизирующего слоя имеет совершенно иные свойства, чем кабель, изготовленный только из ПБ. Медные жилы с пластиковым покрытием составляют отдельную группу.

ПВХ - поливинилхлорид - материал, обычно используемый в производстве санитарных труб .Изготовлены из жесткого поливинилхлорида (ПВХ-Н) и хлорированного поливинилхлорида (ПВХ-Х). Из этих материалов изготавливают трубы для водопроводных и канализационных систем с различными диапазонами давления (тонкостенные и толстостенные) в широком диапазоне диаметров.

Сталь - трубы с резьбой из оцинкованной и углеродистой стали используются все реже и реже . Даже в спринклерных системах используются запрессованные трубы из углеродистой стали. Гофрированные тонкостенные трубы из нержавеющей стали также используются при строительстве сантехнических и ц.о.

Медь – прочный материал, легкий и гибкий одновременно, что облегчает прокладку кабелей, но требует хорошей фиксации . Основное преимущество меди перед пластиком – устойчивость к высоким температурам. Также предлагаются медные трубы с пластиковой оболочкой. Медные инсталляционные системы изготавливаются из жестких, полутвердых и мягких труб. Для установки центрального отопления жесткие трубы чаще всего используются с радиаторами, а теплые полы делаются из мягких труб. Медные жилы можно соединять с помощью пайки (мягкие и твердые припои) и компрессионных фитингов.Последние могут быть выполнены в резьбовом, самозатягивающемся и напрессовываемом вариантах. Мы также предлагаем односторонние переходники для соединения медных труб с другими материалами. Резьба может быть трубчатой ​​- с натягом, полученным на самой резьбе, и цилиндрической - с уплотнением встык.

Методы соединения

Преимущества использования методов прессования и зажима при сборке установок были отмечены подрядчиками, работающими с крупными инвестициями.Благодаря новым технологиям соединения риск ошибок намного ниже, чем при традиционных технологиях соединения, а время сборки значительно сокращается. Фитинги запрессовываются за несколько секунд и таким образом общее время монтажных работ сокращается даже вдвое, а после опрессовки нет необходимости исправлять соединения. Установки горячего водоснабжения в частном доме. и что. с помощью метода прессования это могут сделать два монтажника за один день. Опрессовка выполняется особенно быстро, когда речь идет о газовых установках – она сокращает время сборки и дает очень высокую гарантию герметичности соединений по сравнению с твердым припоем.

В то время как в традиционных серых и оцинкованных стальных трубах был один стандарт размеров и резьбы, в настоящее время многослойные муфты и трубы из ПЭ, ПБ, меди и даже стали предлагаются как законченные системы, и необходимо следовать часто различным правилам сборки. для отдельных систем от разных производителей. В этом есть определенная трудность, но только кажущаяся — приемы и инструменты схожи. Каждый из этих методов требует подготовки проводов для завершения соединения.Кабели должны быть резать трубными ножницами, калибровать и снимать фаски внутренний слой, очищать наружный слой от заусенцев и иногда увлажнять его, чтобы труба слегка вошла в фитинг.

Пластиковые трубопроводные системы и муфты должны иметь маркировку по всей длине. Информация о трубе должна включать: наименование изделия, наружный диаметр и толщину стенки, тип материала трубы, допуск к применению для питьевой воды, метод производственного контроля, стандарт, по которому изготовлена ​​труба, условное обозначение станка, на котором она изготовлена. изготовления и дата изготовления.Пластиковые муфты имеют клеймо типа материала, из которого они изготовлены, а также клеймо изготовителя, размер и дату изготовления.

Соединения прессовые - способ соединения труб и фитингов опрессовкой специальным обжимным инструментом, который деформирует (зажимает) муфты на участке с прокладкой, что обуславливает неразъемное соединение с трубой или фитингами. Соединители имеют уплотнительные кольца из материала, устойчивого к высоким температурам и давлению. Чтобы такое соединение было выполнено правильно, труба должна быть ровно обрезана, калибрована и скошена внутри, а снаружи без заусенцев.После того, как коннектор надет на провода, на него надеваются и прижимаются соответствующие обжимные губки. Эта операция не требует большого опыта, но внимательности – ее можно проделать всего один раз, потому что соединение нельзя демонтировать. Прессовые соединения устойчивы к напряжениям и деформациям.

Пресс-технология используется как в новом строительстве, так и при реконструкции, если используемые материалы совместимы с этой технологией. Пресс-фитинги применяются для многослойных, PEX, медных и стальных труб.Применяются муфты с бронзовыми, стальными и медными корпусами. Преимуществом штамповки является долговечность, быстрая сборка и, следовательно, значительная экономия времени. Другое дело, что в реновируемом здании нет опасности возгорания, как в случае сварки или пайки. В технологии прессования некоторые производители предлагают решения, позволяющие сразу же проверить правильность запрессовки соединителя с помощью контрольного кольца. Также доступны конструкции муфт, обеспечивающие правильное положение пресс-клещей.Также предлагается специальный соединительный профиль (SC-Contur) - он имеет канал, по которому вода или управляющая среда могут протекать и вытекать из прокладки, если соединитель не был нажат. И после правильного нажатия этот канал постоянно закрывается. Это практичное решение для проверки на герметичность — вы сразу заметите любые незапрессованные муфты в установке.

изготовлены из каучука EPDM и расположены в фитингах таким образом, что они не двигаются во время соединения.Имеются также муфты с фиксированной глубиной вставки благодаря встроенному упору. Мы также предлагаем муфты со специальной антикоррозийной защитой, обеспечивающей диэлектрическую защиту между алюминиевым слоем трубы и латунью и сталью. Прогресс в технологиях соединения постоянно прогрессирует и внедряются инновационные решения, обеспечивающие максимальную прочность и герметичность соединений. Одним из них является Контур V - специальный профиль зажимных кулачков, обеспечивающий двойную запрессовку фитинга.Название происходит от названия компании Viega, которая изобрела это решение. Технология основана на методе двойного прессования. Фитинг запрессовывается одновременно спереди и сзади паза, обеспечивая прочное соединение, устойчивое к скручивающим и продольным усилиям.

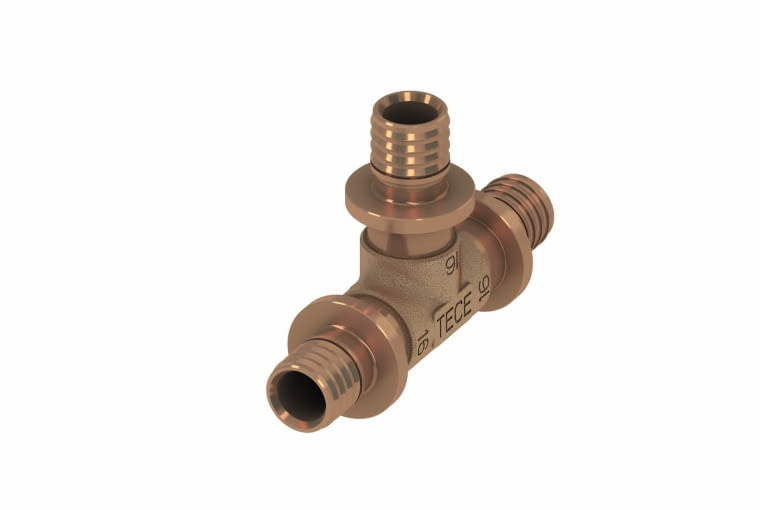

Прессовые соединения - это технология соединения, позволяющая легко и быстро монтировать трубы малого диаметра из меди, PEX и PB. Для этого не требуется никаких специальных инструментов или пайки, сварки или склеивания.Соединение производится в один прием, после притупления и снятия фаски острых краев трубы. Зубчатое кольцо из нержавеющей стали обеспечивает немедленное соединение с трубой и очень устойчиво к отсоединению. Поэтому процесс установки очень быстрый. Эта технология часто используется в сочетании с рабочими муфтами - основная установка соединяется с пресс-муфтами, а ответвления запрессовываются. Это значительно упрощает и ускоряет сборку. Муфты бывают неразборные, а также съемные при условии использования специального инструмента.

Компрессионные соединения - предлагаются для многослойных труб из ПЭ и РЕХ. Доступны различные решения - те, для которых нужны только два плоских ключа для соединения, те, для которых требуются специальные плоскогубцы с зубчатыми губками, и те, которые запрессовываются с помощью ручного механического обжимного инструмента. Этот широкий ассортимент фитингов подходит для большинства конфигураций гидравлических сетей. В эту группу входят фитинги с кольцевыми уплотнениями и те, для которых это не требуется.Например, мы предлагаем решение, при котором обжатая труба запрессовывается в пазы муфты, а затем с помощью ручного или аккумуляторного пресса поверх соединения надевается латунное зажимное кольцо. Соединение герметизировано по всей поверхности соединения и не требует использования дополнительных уплотнений, таких как уплотнительные кольца. Сборка несложная, с использованием простых инструментов, что сводит к минимуму возможность ошибки.

Болтовые соединения являются разъемными соединениями - их можно отвинтить и при необходимости исправить с помощью того же фитинга.С другой стороны, пресс-соединения выполняются только один раз, и фитинг нельзя использовать повторно. Вопреки видимости, скручивание требует опыта, а нужны лишь простые инструменты – плоские ключи. Многие из этих витых фитингов имеют уплотнительные кольца, и они предлагаются в различных вариантах. Некоторые установщики предпочитают их, когда речь идет о кабельных подводах к радиаторам и даже к коллекторам. Они разборные, а муфты можно использовать повторно.Склеивание, пайка, сварка - эти технологии соединения теперь используются там, где это необходимо, или для мелких ремонтных работ.Исключение составляет сварка – эта технология хорошо работает при соединении кабелей с ПП. Соединение полипропиленовых монтажных элементов основано на полифузной муфтовой сварке. Он заключается в одновременном нагреве на 260°С наружной поверхности трубы и внутренней поверхности патрубка фитинга с помощью электросварочного аппарата. Соединение длится в зависимости от диаметра трубы от 5 до 50 секунд, после чего нагревательные элементы снимаются с заглушек и труба сразу (без вращательного движения) вставляется в патрубок фитинга.

Адаптер Адаптеры представляют собой небольшие элементы, позволяющие использовать разные трубы в одной и той же установке. Они очень полезны при ремонте зданий и ремонте установок, так как могут соединять металлические и многослойные трубы. Они предлагаются в многочисленных вариантах, сочетающих в себе различные методы уплотнения, например, завинчивание с зажимом, прессование с завинчиванием и т. д.

Инструменты и принадлежности

На некоторые монтажные системы распространяется гарантия производителя при условии использования предлагаемых им инструментов, но есть и системы, которые можно устанавливать с помощью любого инструмента, главное, чтобы профиль использовался и имел соответствующее усилие зажима.Производители систем предоставляют требования к инструментам. Легко сказать, что они не встречались, так как каждый профиль челюсти оставляет характерный след. Трубы следует калибровать с использованием оригинальных калибраторов производителя монтажной системы, поскольку допуск на толщину стенки также очень важен для достижения герметичности соединения. Строгое соблюдение рекомендаций производителя по инструменту и режиму подготовки трубопровода компенсирует сокращение времени сборки и надежность герметичного соединения.

На рынке имеются обжимные инструменты со сменными губками и обжимными цепями. При выборе стоит учитывать прочность зажима, количество доступных контуров (профилей) и размеров, тип источника питания и эргономику инструмента, чтобы можно было выполнить соединение в труднодоступных местах. добраться до мест. Хороший инструмент также имеет функцию контроля процесса опрессовки – он должен быть непрерывным, без перерывов. Если процесс шел неправильно, челюсти должны остановиться или сигнализировать об этом акустически или оптически.Это явный признак того, что необходимо сделать новый вызов. На практике необходимо иметь два или три разных пресс-инструмента из-за разных диаметров и методов соединения. Кроме того, большим тяжелым пресс-инструментом сложно работать с малыми диаметрами. Адаптер и цепи используются для опрессовки соединителей очень большого диаметра. Вам также потребуются калибраторы, ножницы и резаки, гибочные станки. Тот факт, что системы разных производителей зачастую несовместимы друг с другом, а гарантии предоставляются при подробных условиях использования той или иной системы, означает, что, кроме систем и инструментов для них, производители также предлагают обучение монтажников и технических специалистов. поддерживать.

Водопроводные трубы - FachowyInstalator.pl

Ассортимент материалов для труб для водопроводных систем обширен. Следовательно, во-первых, мы можем выбирать между трубами из металла или пластика. Рассмотрим подробнее несколько решений этого типа.

Медные и чугунные трубы

Медные трубы используются не только в водопроводных сетях, но и в системах отопления, кондиционирования и газоснабжения. Трубы многих производителей не содержат углерода, благодаря чему не ухудшается качество питьевой воды и обеспечивается устойчивость к точечной коррозии.Чистота труб играет ключевую роль, так как медь производится электролитическим методом. Современные методы производства медных труб позволяют получить одинаковую толщину по всей длине. Медные трубы доступны с внешним диаметром от 6 до 22 мм.

Трубы из серого чугуна не подвержены коррозии даже без специальных мер предосторожности. Недостатками, однако, являются низкая ударопрочность и сопротивление изгибу, а также хрупкость. Стенки толстые, что обуславливает значительный вес.Поэтому длина труб должна быть ограничена. Трубы из ВЧШГ имеют гораздо лучшие параметры. По сравнению с серым чугуном они обладают лучшими свойствами на изгиб, сжатие и растяжение. Они также более твердые и устойчивые к динамическим нагрузкам. Ковкий чугун тяжелый, хотя в любом случае он легче серого чугуна. Некоторые модели чугунных труб предусматривают дополнительные защитные покрытия на основе цинка, битума и полиэтилена.

Стальные трубы

Использование нержавеющей стали в качестве материала для систем водоснабжения имеет множество преимуществ. В первую очередь обращают внимание на то, чтобы никакие вещества не поглощались элементами водопровода. Следовательно, трубы из нержавеющей стали являются хорошим решением для установок, требующих особой гигиены. В частности, это касается снабжения питьевой водой жилых домов, а также промышленности. Системы водоснабжения на основе нержавеющей стали рассматриваются на предприятиях пищевой, химической и фармацевтической промышленности.Обратите внимание, что нержавеющую сталь можно обрабатывать так же, как и другие металлы. Также следует отметить высокую прочность на изгиб. Таким образом, при сборке получается меньше точек крепления. Трубы из нержавеющей стали доступны в широком диапазоне диаметров от 15 мм до более 108 мм. Примеры труб из нержавеющей стали изготовлены из материала AISI 316L. Растягивающее усилие (0,2%) составляет мин. 240 Н/мм². Коэффициент линейного расширения достигает 16,5×10-6/К, при шероховатости 15×10-4 мм.

Трубы из углеродистой стали высоко ценятся в закрытых установках. Имеющиеся на рынке трубы этого типа имеют антикоррозийное покрытие, как правило, на основе цинка. Трубы из углеродистой стали являются незаменимым элементом систем отопления.

Пластиковые трубы

Важным преимуществом пластиковых труб является то, что они легко формуются.Также важна гибкость, благодаря которой гасятся все гидравлические удары. Обращает на себя внимание низкая шероховатость внутренней стенки, следовательно, потери давления в трубе невелики. Итак, какие виды пластика используются для изготовления труб? В основном это поливинилхлорид (ПВХ) и полиэтилен (ПЭ). Полиэтиленовые трубы (ПЭ) выпускаются класса ПЭ 80 и ПЭ 100. Что их отличает? В первую очередь сопротивление давлению, которое в случае труб ПЭ 80 составляет до 1,0 МПа, а изделия с маркировкой ПЭ 100 способны выдерживать давление 1,6 МПа.В качестве преимуществ пластиковых труб также упоминается коррозионная стойкость

У этого типа труб есть и недостатки. Прежде всего, к ним относится меньшая механическая прочность, по сравнению с металлическими трубами. Пластиковые трубы становятся хрупкими при минусовых температурах, поэтому при их транспортировке и монтаже следует соблюдать особую осторожность. Пластиковые трубы требуют правильной подготовки основания и уплотнения почвы. Трубы из хлорированного поливинилхлорида (ХПВХ) также доступны на рынке и предназначены для систем горячего водоснабжения.Этот материал способен выдерживать температуру до 100ºC. Однако этот материал из-за своей хрупкости не следует использовать при минусовых температурах.

Трубы для систем водоснабжения из полипропилена (ПП), устойчивы к воздействию сильных кислот, а также щелочей и органических солей. В эту серию также входят трубы из сополимера PP-R. Существенной их особенностью является хрупкость, которая возникает только при температуре ниже -40°С. Обратите внимание, что монтажные компоненты на основе этого материала жесткие, поэтому при сборке необходимо использовать профили.

Относительно новым решением, которое используется в системах водоснабжения, являются трубы из полибутилена (ПБ). Этот материал устойчив к кислотам и основаниям, и даже к растворителям низкой концентрации. Максимальная рабочая температура 90°С. Важной особенностью является высокая гибкость, устойчивость к ударам, растрескиванию и истиранию. Бактериостатические свойства аналогичны свойствам медных труб. Помните, однако, что трубы из полибутилена не должны подвергаться воздействию УФ-лучей.

также доступны на рынке. Их структура основана на слоях полиэтилена, которые разделены тонким слоем алюминия. Следовательно, элементы этого типа сочетают в себе преимущества пластиковых труб и труб из металла. Они предназначены для установки горячего и холодного водоснабжения и центрального отопления.

Трубы с маркировкой PP-R выпускаются также в виде специальной вставки из перфорированной алюминиевой ленты с армированным стекловолокном слоем. Алюминий и стекловолокно отвечают за механическую стабилизацию материала. Таким образом получается, что удлинение трубы уменьшается из-за повышения температуры.

А как подключить

Сначала рассмотрим пайку медных и бронзовых фитингов. Капиллярные фитинги для пайки используются с медными трубками.Это связано с тем, что трубы этого типа имеют узкие допуски по наружному диаметру. Важно поддерживать требуемый капиллярный зазор припоя.

Интересным решением являются способы соединения на основе опрессовки. Они используются для соединения медных, стальных и нержавеющих труб.В случае труб из нержавеющей стали некоторые фитинги стабилизированы молибденом. Также доступны фитинги из бронзы.

Резьбовые соединения и профили часто используются в процессе соединения труб. Также следует помнить о мерах, которые призваны заполнить неровности поверхности и сбалансировать допуск производительности. Для этого можно использовать, например, пеньку со специальным герметиком. При выборе убедитесь, что он имеет допуски, позволяющие использовать его в установках питьевой воды.

. Они снабжены слоем цинка, нанесенным методом горячего погружения. Кроме того, поверхности увлажняют консервантом для предотвращения вспышки ржавчины.

Обратите внимание, что сварное соединение может оказаться более предпочтительным по сравнению с соединением пайкой. При сварке тепло концентрируется только в области стыкуемых точек, а при пайке тепло приходится подводить на большую площадь, поэтому требуется больше энергии.Для труб диаметром более 108 мм необходима сварка, т. к. фитинги для пайки таких размеров не производятся.

Подбираем материал

Независимо от того, какие трубы вы используете, обратите внимание на сертификаты, позволяющие материалам контактировать с питьевой водой. Выбирая трубы для водопровода, нужно определить максимальную температуру, которой может достигать протекающая вода. Если мы знаем, что это значение превысит 90°С, то нам не следует использовать пластиковые трубы.В частности, это части водопроводной установки, расположенные вблизи твердотопливных котлов и систем на основе каминов с водяной рубашкой. Лучшим решением тогда станут медные трубы, которые дополнительно отличаются эстетичностью. Они тонкие, поэтому их часто включают за пределы стен.

Трубы на основе пластика имеют большее поперечное сечение и требуют использования толстых фитингов. Однако со временем трубы могут изгибаться из-за тепловых изменений.Конечно, этот факт будет для нас неактуален, если установка производится под штукатурку. Обращают внимание и на большую прочность меди по отношению к механическим повреждениям. Помните, что в старых зданиях лучше использовать медные трубы, потому что они легко заменят изношенные стальные стояки.

Клапаны

Нет сомнений, что ни одна водопроводная система не выполнит свою задачу без соответствующей арматуры. Отсюда, во-первых, место для клапанов, основанных на шаровом принципе действия. Многие модели имеют фильтр, улавливающий механические примеси. Клапаны также доступны с ручкой-бабочкой. Они являются хорошим решением в местах с ограниченным пространством. При подборе клапанов следите за тем, чтобы они были изготовлены из прочных материалов, чаще всего из латуни с никель-хромовым покрытием.Ручка часто изготавливается из углеродистой стали или алюминия. Внешний слой выполнен из красного пластика. Клапаны с триггером — тоже интересное решение. Типовой клапан может работать в диапазоне температур от - 5 до 120ºC. Максимальное рабочее давление зависит от температуры воды. Например, при температуре воды 50°С давление достигает 2,5 МПа, а при 120°С давление достигает 1 МПа. Пригодятся и фильтры с сеткой из нержавеющей стали в качестве фильтрующего элемента.Крышка уплотнена специальным волокном. Также стоит подумать о противогрязевых и обратных клапанах.

Композитные трубы, сочетающие в себе свойства пластика и металла, – будущее водопроводных систем?

На выбор соответствующего типа труб влияет множество факторов: технические условия (тип установки, тип источника тепла, требуемые параметры работы установки), финансовые возможности инвестора, привычки и навыки подрядчика, а также мода на данный материал.

имеют техническое преимущество перед многими другими материалами и очень удобны для монтажника (простота монтажа, надежность - по крайней мере, у солидных производителей), а в экономическом плане следует отметить два момента - более высокую цену водопровода, чем в однородных материалах (много фитингов) и относительно высокая цена труб и фитингов большого диаметра (свыше 32 мм).

Я настроен оптимистично и думаю, что в будущем инвесторы станут более состоятельными и будут уделять больше внимания долговечности и безопасности установок.К тому же явно бедные люди не могут позволить себе дешевые вещи - в инсталляциях это правило часто очень болезненно для пользователя

Я убежден, что многослойные трубы будут увеличивать свою долю на рынке монтажа, хотя, естественно, они не заменят полностью другие материалы, нет одного идеального материала, который подходил бы для всех инсталляций.

Почему важно использовать профессиональные инструменты при соединении труб?

Резка труб требует использования специального оборудования.Лучше всего избавить себя от ненужного стресса и расходов, выбрав профессиональных закройщиков. Их использование гарантирует, что труба будет отрезана ровно и под правильным углом, а внутрь трубы не попадут опилки. Это очень важно, так как допущенные ошибки могут привести к негерметичности установки, повреждению клапанов, снижению производительности или ускорению коррозии.

Дамиан Жабицкий

Когда следует решиться на установку центрального отопления? - Nice House

Система центрального отопления должна обеспечивать здание достаточным количеством тепла, которое покроет его потери через внешние перегородки и в результате вентиляции. Мы до сих пор часто устанавливаем в наших домах систему водяного отопления, работающую на радиаторах.

Для чего нужна система центрального отопления?

Тепло, вырабатываемое источником тепла, например, камином, котлом, тепловым насосом, подается в помещения с помощью радиаторов или напольного отопления.Для того, чтобы капиталовложения и эксплуатационные расходы на систему отопления были как можно ниже, необходимо правильно утеплить дом при строительстве дома. Окна должны быть оборудованы рольставнями, а традиционная самотечная вентиляция должна быть заменена механической вентиляцией с рекуперацией тепла. Таким образом мы снизим теплопотери зимой, а летом помещения не будут прогреваться до такой степени, что их нужно охлаждать. Благодаря этому мы значительно сократим количество тепловой энергии
, необходимой для обогрева дома.
Установка центрального отопления является одной из самых дорогих установок в доме и от нее во многом зависят последующие затраты на обслуживание.Поэтому лучше всего доверить его проектирование и исполнение опытным профессионалам.

Установка центрального отопления - источники тепла

Там, где мы можем легко использовать газ, поставляемый из сети, установка центрального отопления устанавливается в качестве источника тепла:

• газовый конденсационный котел
• есть другие современные устройства на выбор - например, твердотопливный котел с автоматической подачей топлива, котел на сжиженном газе или мазуте, тепловой насос
• и камин с водяной рубашкой.

Установка центрального отопления – конденсационный котел на природном газе

Это устройство практически не требует технического обслуживания, безопасно в использовании (достаточно проводить осмотр один раз в год) и не требует наличия кирпичного дымохода для дымохода выброс газа. Первоначальные затраты на установку центрального отопления у данного типа котла они могут быть выше, чем у твердотопливных приборов (необходимость подключения газового подключения к дому от уличной сети), но ниже, чем у тепловых насосов.

Установка центрального отопления - котлы на сжиженном газе и мазуте

В обоих случаях это будут конденсационные устройства, а значит с высоким КПД. К сожалению, их использование требует установки специальных баков, в которых будет храниться топливо.

Установка центрального отопления - тепловые насосы

Их самым большим преимуществом являются низкие эксплуатационные расходы, хотя начальные инвестиционные затраты являются препятствием, особенно при рассмотрении наземной модели насоса.Это связано с затратами на строительство наземного источника, то есть системы, позволяющей собирать тепловую энергию из земли. Воздушный насос дешевле в установке, но его мощность и эффективность снижаются с температурой на улице.

Установка центрального отопления - современные твердотопливные котлы

По регламенту это должны быть новые модели, отвечающие критериям по выбросу углекислого газа, смолы, пыли и минимальному КПД на полной мощности и на 30% от номинальной (средней ) сила.Этим требованиям отвечают устройства 5-го класса, т.е. современные котлы на пеллетах и ​​эко-горошке. Они оснащены питателем и топливным баком, благодаря чему их эксплуатация намного проще и менее обременительна, чем твердотопливные устройства старого типа. Однако необходимо помнить, что пеллетные и экогороховые котлы требуют отдельной котельной, и при этом они довольно большие, поэтому занимают много места.
Внимание! Все больше твердотопливных котлов, доступных на рынке, соответствуют требованиям Директивы по экодизайну, которая будет применяться с 2020 года.Он вводит порог выбросов оксидов азота, энергетическую маркировку, требование указывать средний КПД котла (намного ближе к фактическому значению).

Установка центрального отопления - камин с водяной рубашкой

Этот тип каминной топки не только прекрасно смотрится в гостиной, но и может эффективно обогревать весь дом, если сочетается с отопительной установкой. Помните, однако, что в соответствии с действующими нормами водяной камин может быть основным, но не единственным источником тепла.Требуется регулярная дозаправка топливом каждые несколько часов. В противном случае при более длительном отсутствии домочадцев огонь в топке погаснет и постройка остынет.

Установка центрального отопления - установка отопления

В современной установке центрального отопления поток отопительной воды в трубах нагнетается циркуляционным насосом. В результате трубы, по сравнению с популярной ранее самотечной системой, имеют меньший диаметр, а радиаторы – меньшую мощность.В результате система отопления быстро реагирует на изменение температуры внутри и снаружи дома (последний вариант возможен, если у нас установлена ​​погодозависимая автоматика), а значит, снижаются счета за отопление.

Экспертное заключение - Как распределяются трубы в радиаторной системе?

В системе центрального отопления трубы с радиаторами чаще всего распределяются по коллекторной или тройниковой системе. В первом решении используется центральная сепарация воды, т.н.распределитель. Благодаря этому мы можем отключить один или несколько радиаторов, не останавливая всю установку центрального отопления. Еще одним преимуществом является отсутствие каких-либо затопленных соединений в полу, которые могли бы вызвать протечку воды. Эта система, однако, требует использования несколько большего количества труб, что связано с более высокими инвестиционными затратами, чем в тройниковой системе. В последнем варианте питание радиаторов
осуществляется от монтажного стояка по сети разветвленных труб, проведенных в полу и стенах (в бороздах).Диаметры труб центрального отопления постепенно уменьшаются в сторону отдельных приемников. Хотя количество труб, используемых для подключения различных устройств, здесь меньше, они могут иметь больший диаметр. Еще одним недостатком является необходимость использования дополнительных запорных вентилей, чтобы можно было разобрать радиатор или группу радиаторов, не останавливая всю установку. В этом варианте мы не избежим выполнения соединений (так называемых ответвлений), которые будут затоплены в полу.

Мариуш Хорошуха, руководитель отдела технического консультирования KAN Group

Открытая галерея (2)

2 из 2 Трубы центрального отопления устроен в тройниковой системе KAN Group

Конец фотогалереи

Установка центрального отопления – типы труб и фитингов

Вода, нагретая отопительным прибором, чаще всего распределяется в установке центрального отопления пластиковые трубы, реже медные или стальные. Для каждого типа труб используется соответствующий тип фитингов. Если мы выбираем пластиковую систему, помните, что тогда трубы и фитинги должны быть одного производителя.
После установки системы специалист должен провести опрессовку в соответствии с указаниями производителя системы отопления (выполняется перед подключением радиаторов и отопительного прибора). Успешное испытание гарантирует герметичность труб и всех соединений. Это позволит другим бригадам (например, штукатурам) выполнять дальнейшие работы.
Внимание! Вне зависимости от того, из какого материала выполнена установка, трубы к радиаторам следует вести в теплоизоляции, так как это предотвратит переохлаждение воды.

Эксперт Кисан

На что следует обратить внимание при выборе данного типа труб в системе отопления?

По мнению эксперта

При установке системы центрального отопления в строящихся домах трубы обычно укладываются в слой пола. Тогда лучше всего подойдут трубы из пластмасс, которые не подвергаются коррозии и не зарастают отложениями благодаря гладкой поверхности внутренних стенок. Их преимуществом также является возможность легкой формовки, что ограничивает количество используемых фитингов, например, колен.Эту особенность обеспечивают многослойные проводники PE/Al/PE, сохраняющие свою форму после изгиба. Полиэтиленовые трубы, т.н. однородные типы PE-RT и PE-X, а также менее популярные полибутиленовые (ПБ) и некоторые виды полипропиленовых (ПП) труб также можно сгибать, но они возвращаются к своей простой форме, поэтому их необходимо фиксировать с помощью крюков.
Помните, однако, что если вы решите использовать пластиковую систему отопления, трубы должны иметь антидиффузионный барьер (это может быть алюминиевый слой или специальный слой EVOH).Таким образом, ограничивается явление проникновения кислорода в установку, а значит, и коррозия установленных в ней арматуры и устройств.
Если в системе центрального отопления необходимо использовать жесткие, прямые трубы, то оптимальным решением будут стальные трубы с наружной оцинковкой, медные или полипропиленовые (ПП), стабилизированные алюминиевой вставкой или стекловолокном.

Марцин Цюхнович, технический и коммерческий директор KISAN

Трубы для отопления Кисан Эксперт Tece

Способ соединения труб c.о. в разных системах?

По заключению эксперта

Системы трубопроводов в одноквартирных домах проходят в полах или канавках стен. Из-за их расположения в строительных перегородках важна безопасность соединений. Можно предположить, что почти 80% труб используется для центрального отопления.
– это многослойные трубы из полиэтилена PE-X или PE-RT. Эти трубы соединяются двумя способами - при помощи обжимных на стыке гильз (так называемое радиальное соединение) или надеваемых на стык (так называемоеосевое соединение). При осевом соединении уплотнение происходит по всей поверхности соединения - стенка трубы запрессовывается в пазы муфты, что дает наивысший запас прочности. С другой стороны, при радиальном соединении уплотнение соединения достигается одним или двумя уплотнительными кольцами. Тогда мы имеем дело с точечным уплотнением, т.е. только на уплотнительных кольцах, поэтому индекс безопасности ниже.
Металлические системы, напротив, устанавливаются не в пол, а снаружи стен.Здесь соединения выполняются либо зажимными - радиальными соединениями (медь и зажимная сталь), либо пайкой (медь).

Анджей Дурда, технический директор TECE

1 из 3 Отопительные трубы Tece

Открытая галерея (3)

2 из 3 Соединитель Tece3 с разъемом 3 90 109 Tece

Конец фотогалереи

Схема системы центрального отопления

Хорошо спланированная и выполненная установка центрального отопления прослужит нам долгие годы.Поэтому при выборе отопительных приборов, труб, радиаторов и прочего оборудования мы должны ориентироваться на качество всей этой продукции, а не только на цену.

Радиаторы

Мощность, размер и тип радиаторов лучше всего уточнять у проектировщика сантехнического оборудования. При проектировании будут учитываться такие факторы, как: потери тепла в отдельных помещениях, тип источника тепла или температура воды, питающей установку. Некоторые производители упрощают пользователям предварительный выбор радиаторов, скачивая со своих сайтов специальные программы.Затем эти значения должны быть проверены опытным специалистом.

У нас есть различные типы нагревателей на выбор:

• Стальной лист - изготовлен из одной, двух или трех стальных пластин; передняя часть гладкая или профилированная. Благодаря тому, что они имеют небольшую водоемкость, они быстро реагируют на изменения температуры, связанные с увеличением или уменьшением потребности в тепле в помещении. Поэтому их рекомендуется использовать в установках, оснащенных погодной автоматикой или хотя бы комнатным термостатом;
• Алюминиевая секция - их мощность может быть увеличена или уменьшена, т.к. отдельные звенья соединяются друг с другом с помощью соединителей.Эти обогреватели устанавливаются как в новых, так и в модернизированных установках, поскольку имеют такой же шаг соединений, как и чугунные радиаторы старого типа.
• Стальной профиль. Они выделяются среди других тем, что их можно подогнать под форму стены. Поэтому в предложении многих компаний можно купить угловые или арочные модели. Нагреватели этого типа используются в установках центрального отопления из пластика, меди и стали.
• Чугунные профили. Хорошо аккумулируют тепло и устойчивы к коррозии. Обычно они встречаются в домах, обустроенных в ретро-стиле.
• Конвектор. Они состоят из медной трубы с ребрами из алюминиевого листа. Для того чтобы воздух в помещении быстрее прогревался, их можно оборудовать вентилятором. Это решение особенно эффективно в одном из конвекторов, а именно в напольном конвекторе.
• Декоративно-лестничный. Их охотно устанавливают в прихожих и ванных комнатах.Они могут иметь необычные формы, фактуры и цвета, а модели, предназначенные для ванных комнат и прихожих, могут иметь дополнительные элементы – вешалки, зеркало или электронагреватель. Многие из них доступны только под заказ, поэтому планировать их покупку нужно заранее.

Радиатор Фото: Jagav 90 150 Фото эксперта. Rettig Heating

Что можно использовать вместо традиционных обогревателей?

Мнение эксперта

Если мы планируем замену радиаторов или перед нами стоит выбор подходящих нам моделей для строящегося дома, стоит рассмотреть решение, гарантирующее оптимальную температуру как в холодные, так и в жаркие дни.Одним из вариантов может быть установка фанкойлов. В умеренном климатическом поясе, в котором расположена Польша, нередки ни сильные морозы, ни сильная жара. Фанкойл позволит не только быстро и эффективно обогреть помещение зимой, но и приятно охладить помещение в жаркие летние дни. Источником горячей воды, протекающей через фанкойл в течение всего отопительного сезона, может быть, например, котел центрального отопления или тепловой насос. С другой стороны, летом фанкойл снабжается охлажденной водой от специального чиллера (иными словами, чиллера, который должен быть дополнительно установлен в системе с запорно-регулирующей арматурой) или теплового насоса, работающего в обратный цикл (вместо отопления будет охлаждать дом).Устройство оснащено бесшумным вентилятором, что значительно увеличивает его мощность нагрева и позволяет циркулировать воздуху, охлаждая помещения в здании. В зависимости от производителя фанкойлы доступны различной мощности и размера. Эти параметры должны быть выбраны специалистом, предпочтительно проектировщиком санитарно-технических сооружений на основе расчетов потребности в тепле и холоде в конкретном здании. Температуру в помещении можно точно регулировать ежедневно и еженедельно благодаря интуитивно понятной и простой в использовании панели управления, расположенной на корпусе фанкойла.Дополнительным преимуществом этих устройств является простой, даже минималистичный дизайн, благодаря которому они прекрасно вписываются в различные интерьеры.

Роберт Скомроски, менеджер по продукции Rettig Heating

1 из 2 Радиатор Rettig Heating

Открытая галерея (2)

2 из 2 90 165 Нагреватель Rettig Heating

Конец фотогалереи

Подключение к установке радиаторов в систему центрального отопления

Чаще всего радиаторы подключаются к установке снизу.но в системах модернизации используется боковое подключение.
Нижний. Трубки подачи и обратки подключаются к радиатору снизу, с левой или правой стороны. Интересной вариацией этого решения является подключение посередине снизу, т.е. подключение всегда монтируется по центру радиатора. Благодаря этому, вне зависимости от габаритов радиатора, его всегда можно разместить симметрично под окном, что выглядит очень эстетично.

1 из 2 Радиатор Фото: Purmo

Открыть галерею (2)

2 из 2 Радиатор: Kermi

Конец фотогалереи

Сторона. Патрубки подключаются к радиатору сбоку - справа или слева. Чтобы не падать его мощность (даже примерно на 30%), подающий патрубок всегда нужно располагать вверху, а обратку – внизу.
Если в помещении необходимо разместить большой радиатор, длина которого превышает 2 м, то используется кроссовое соединение. В таком решении подающая и обратная трубы ведутся поперек радиатора по диагонали.Он ее разделяет, она будет нагреваться равномерно всей своей поверхностью.

1 из 2 90 189 Нагреватель 2 из 3 Радиатор Tece3 из 3 Радиатор Tece

Конец фотогалереи

Готовые комплекты для подключения радиаторов центрального отопления

В радиаторах с нижним подключением используются специальные готовые комплекты:
Простой - используется для труб, выходящих прямо из пола.Этот вариант довольно прост в изготовлении, но затрудняет укладку пола (в этом месте нужно подрезать панели, доски или терракотовую плитку), а потом еще и убирать помещение;
Уголок - устанавливается при выходе труб из стены за радиатором. Благодаря этому соединение практически незаметно и не доставляет проблем при уборке пылесосом или уборке пола. По этой причине он используется чаще, чем прямой набор.
Соединение радиаторов также облегчается с помощью фитингов, называемых соединительными костюмами.Это соответствующим образом согнутые трубы из нержавеющей стали или меди, покрытые слоем никеля.
Радиаторы декоративные и для ванных комнат можно подключить к установке с помощью комбинированных комплектов. Под элегантным кожухом находится термостатический вентиль и запорная арматура, а снаружи видна только головка терморегулятора.

.

Катон - выполнение водопроводных установок

Водопроводных установок

Подача воды в здание и ее разводка внутри является одним из важнейших вопросов как на этапе проектирования, так и на этапе строительства здания.

Самое удобное решение – обеспечить водопровод здания от городского водопровода. Далее холодная вода направляется непосредственно в точки сбора, а горячая вода готовится в бойлере или проточных нагревателях, установленных на точках водоразбора.При невозможности снабжения водопроводной системы от водопровода источником воды служит скважина, из которой с помощью насоса вода подается в напорный бак, т. н. гидрофор. Это решение обеспечивает равномерный поток воды в установке.

В настоящее время водопроводные установки чаще всего изготавливаются из пластмасс (полиэтилена, полипропилена, реже полибутилена). Пластиковые трубы легкие, слабо теплопроводные, не подвержены коррозии и не подвержены образованию отложений.Они также обладают большей устойчивостью к замерзанию воды, чем стальные трубы.

   Также доступны трубы из сшитого полиэтилена, особо устойчивые к высокой температуре и давлению. В водопроводных установках применяют также многослойные трубы, состоящие из нескольких слоев пластика, разделенных слоем алюминия. Многослойные трубы отличаются высокой термической и химической стойкостью, а содержащийся в них алюминий предотвращает попадание кислорода внутрь трубы и устраняет память формы.Это позволяет сгибать кабели и придавать им неизменную форму. Многослойные трубы характеризуются малым тепловым расширением, что значительно снижает их деформацию.

   Другими материалами, используемыми в системах водоснабжения, являются медь и сталь.

В зависимости от используемого материала применяются разные способы соединения труб.

Пластмассовые трубы чаще всего соединяют с помощью склеивания, сварки или скручивания.Медные трубы можно паять или соединять с помощью специальных зажимных фитингов, а стальные – с помощью резьбовых фитингов.

Вода внутри здания распределяется по стоякам, соединяющим отдельные этажи. Расположение стояка по центру по отношению к точкам водоразбора снижает потери давления воды в системе. Один стояк может подавать воду в помещения, расположенные рядом друг с другом и на соседних этажах.Стояки должны быть оборудованы запорной арматурой со сливом, позволяющей перекрыть подачу воды в случае аварии. Установка горячего водоснабжения должна быть оснащена циркуляционной системой, это не относится к установкам с водонагревателем, установленным в непосредственной близости от потребителя горячей воды. Циркуляция обеспечивает постоянный расход горячей воды в установке, что обеспечивает немедленную подачу воды нужной температуры на каждом выходе горячей воды. Теоретически мы также используем циркуляцию, чтобы сэкономить на воде, которую нам пришлось бы сливать из батареи каждый раз, чтобы тепло начало утекать.Водяная установка с применением циркуляции обеспечивает высокий комфорт пользования сантехническим оборудованием.

& nbsp & nbsp Диаметры водопроводных труб определяются исходя из объема потребности в воде, а также типа и количества поставляемого сантехнического оборудования и посуды.

Трубы обычно укладывают в канавки стен или в пол, а на поверхность стены только тогда, когда нет другой возможности ее прокладки или этого требуют нормативы.Проходы через перекрытия или стены требуют использования кожухов, а в случае пластиковых труб, проведенных в канавках, следует использовать обсадную трубу по всей длине установки.

Трубы для транспортировки горячей воды должны быть дополнительно покрыты теплоизоляцией, что значительно снизит потери температуры. Наиболее распространенными теплоизоляторами являются пенополиуретан или пенополиэтилен, минеральная вата, резиновые или полистирольные покрытия.

.

Изолированная муфта с разделительной сеткой 8x GW 1 ", 2x GW 1/2" astibi - Krakfach.pl

Используется в средних и крупных установках, состоящих из нескольких объектов обогрева. За счет гидравлического разделения котлового и отопительного контуров уменьшается объем подачи, улучшается работа, подача к стоякам равномерна и система легче управляется. Муфта также снижает потери энергии и акустические помехи.

Гидравлическое сцепление имеет следующие функции:

• Гидравлическая развязка котла (котлов) и контуров системы отопления.
• Воздухоотделитель

Установленная в системе отопления гидравлическая муфта обеспечивает гидравлическую развязку одно- или многокотловых контуров подачи от контуров отопления, что облегчает настройку системы и снижает потери энергии.

Муфта, установленная в системе отопления, продувает и выпускает воздух из системы.

Преимущества:

• Отсутствие гидравлического взаимодействия между источником питания и контурами отопления.
• Используется как в однокотловых, так и в многокотловых системах.
• Бесплатное использование регуляторных систем.
• Упрощенный расчет насоса в контуре котла.
• Упрощенный выбор регулирующих клапанов
• Защищает от низкотемпературной коррозии

Технические данные:

• мощность: макс. 70 кВт
• подключение к установке: 8 x GW G1 ''
• подключение принадлежностей: GW G½ ″
• максимальная температура: 90°С
• установленное номинальное давление: PN10
• макс. расход: 4,0 м³/ч
• корпус сцепления: оцинкованная сталь
• изоляция: полиэтилен (XLPE)

В комплект входят:

• автоматический воздухоотводчик AFRISO PrimoVent с аквастопом
• Термометр AFRISO BiTh 63, диаметр 63 мм, 0 ÷ 120 °C - 2 шт.
• Сливной клапан AFRISO KFE
• корпус сцепления
• двухкомпонентная изоляция

Гидравлическая муфта не требует технического обслуживания.Только периодически проверяйте герметичность соединений и состояние автоматического воздухоотводчика на наличие загрязнений.

Мы рекомендуем через регулярные промежутки времени использовать дренажный клапан для удаления из системы любых загрязнений, отделившихся от среды.

Муфта оснащена дополнительной внутренней разделительной стенкой для удаления шлама и вентиляции системы

Установка:

Перед установкой муфты тщательно промойте систему, уделяя особое внимание удалению остатков после пайки, резки труб и т.п.Мы также рекомендуем использовать соответствующие фильтры при установке.

Устанавливайте муфту вертикально, непосредственно на трубы системы согласно схемам применения (рис. 1), используя внутреннюю резьбу G1”. В обоснованных случаях, например, при изготовлении труб из пластика, на соединениях гидромуфты должны быть предусмотрены дополнительные хомуты. Соединители служат для соединения двух контуров источника тепла и установки. Затем вкрутите донный клапан воздухоотводчика в верхнее соединение G½”.и вкрутить сливной клапан KFE в нижнее соединение G½”. В два других соединения G½” вставьте термометрические втулки с подходящим уплотнением (например, тефлоновым). После первоначального заполнения системы вручную ввинтите автоматический воздухоотводчик в донный клапан. Если вы не используете аксессуары, закройте отверстия заглушками.

.

Комплексные установки: комплексные гидравлические услуги

В качестве сантехника я также оказываю услуги в новостройках или квартирах застройщика. Как при переоборудовании существующих систем хозяйственно-питьевого водоснабжения и отопления, так и при выполнении комплексных водопроводно-канализационных и отопительных систем во вновь строящихся жилых домах. В объем работ входит разработка всей водопроводной системы, всей системы напольного или традиционного отопления, а также установка котельной.

Тут тема очень широкая, и в этом вопросе лучше всего звонить или писать на почту со сканами проекта с проекциями и описанием раздела установки.

Я работаю над следующими системами:

-pex (обжимные губки: u, th), tece, kantherm, ravin, tweetop, herz, comap

- медь, паяльные установки

-цинк, болтовые установки

-пп- полипропилен сшитый, стабилизированный волокном, стабилизированный алюминием (у меня есть грейдер)

Прозрачность — мой приоритет, поэтому в таких инсталляциях я рассчитываюсь с клиентом за фактически использованный материал.Я зарабатываю деньги своим трудом, поэтому заказчик может посмотреть мои счета-фактуры на закупку использованных им материалов, и мы рассчитываемся на их основе. Я использую это решение как единственное на рынке Малопольши.

Чаще всего клиенты выбирают зажимную систему pex. Установки хозяйственно-питьевого водоснабжения с коллектором и тройником.

Я использую материалы от оптовых продавцов установки, по возможности избегаю магазинов DIY.

При выполнении полной установки для меня самое главное – добиться максимальной эффективности системы.Эстетику оставляю на втором месте, потому что трубы под полом и их не видно. Я видел чью-то работу, где все трубы идеально ровные, использовались разные втулки и заготовки, но, на мой взгляд, это не очень хороший способ. Да, это выглядит феноменально, но для этого нужно использовать больше фурнитуры, а значит, и больше стыков под изливом.

Хороший сантехник должен ставить производительность выше эстетики.

.

---

Смотрите также

•
  Как подбирать рисунок на обоях
•
  Столешница с раковиной из искусственного камня для кухни
•
  Самодельный домик для кошки
•
  Цветы похожие на дельфиниум
•
  Отделка стен пластиком
•
  Ясень листья и плоды
•
  Софиты что это
•
  Выбор генератора для частного дома
•
  Печка для бани из кирпича
•
  Счетчик электроэнергии подключение
•
  Бытовой гидроаккумулятор
